实时网络监控仪表板使用指南：如何查看网络健康状态

一、目标

本文档旨在帮助IRIS Cloud用户快速掌握实时网络监控仪表板的使用方法，通过可视化界面实时监控网络健康状态。阅读本文后，您将能够：

• 理解网络监控仪表板的核心功能与作用

• 掌握查看网关设备状态和流量数据的方法

• 学会使用网络拓扑图快速定位网络问题

• 配置和查看网络告警信息

• 分析网络流量趋势并进行故障排查

适用对象：企业IT管理员、网络运维工程师、组织管理员

预计阅读时间：15分钟

二、前提条件

在开始使用网络监控仪表板之前，请确保满足以下条件：

2.1 账户权限要求

• 已拥有IRIS Cloud系统管理员或组织管理员账户

• 已成功登录控制台：https://controller.iris-cloud.cn

• 具有查看网络监控数据的权限

2.2 网络环境要求

• 至少已添加1个网关节点且状态为"在线"

• 已创建并启用至少1个虚拟网络

• 网关已配置链路或有终端接入（可选，用于流量监控）

2.3 浏览器要求

• 推荐使用Chrome、Edge、Firefox等现代浏览器

• 浏览器分辨率建议≥1366×768

三、详细操作步骤

步骤1：访问仪表盘主界面（1分钟）

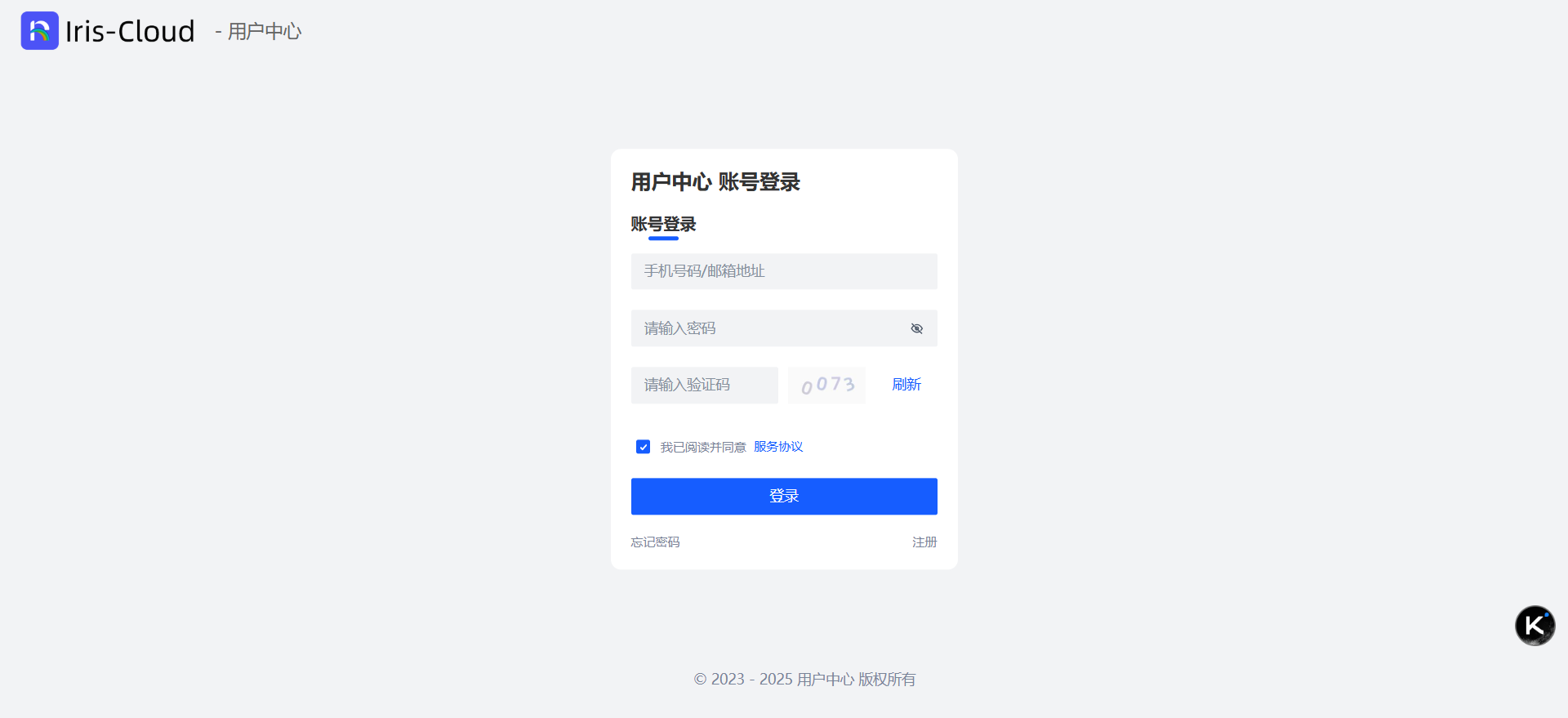

1.1 登录系统

1.打开浏览器，访问IRIS Cloud控制台登录页面

2.输入您的管理员账号和密码

3.完成验证码验证后点击"登录"

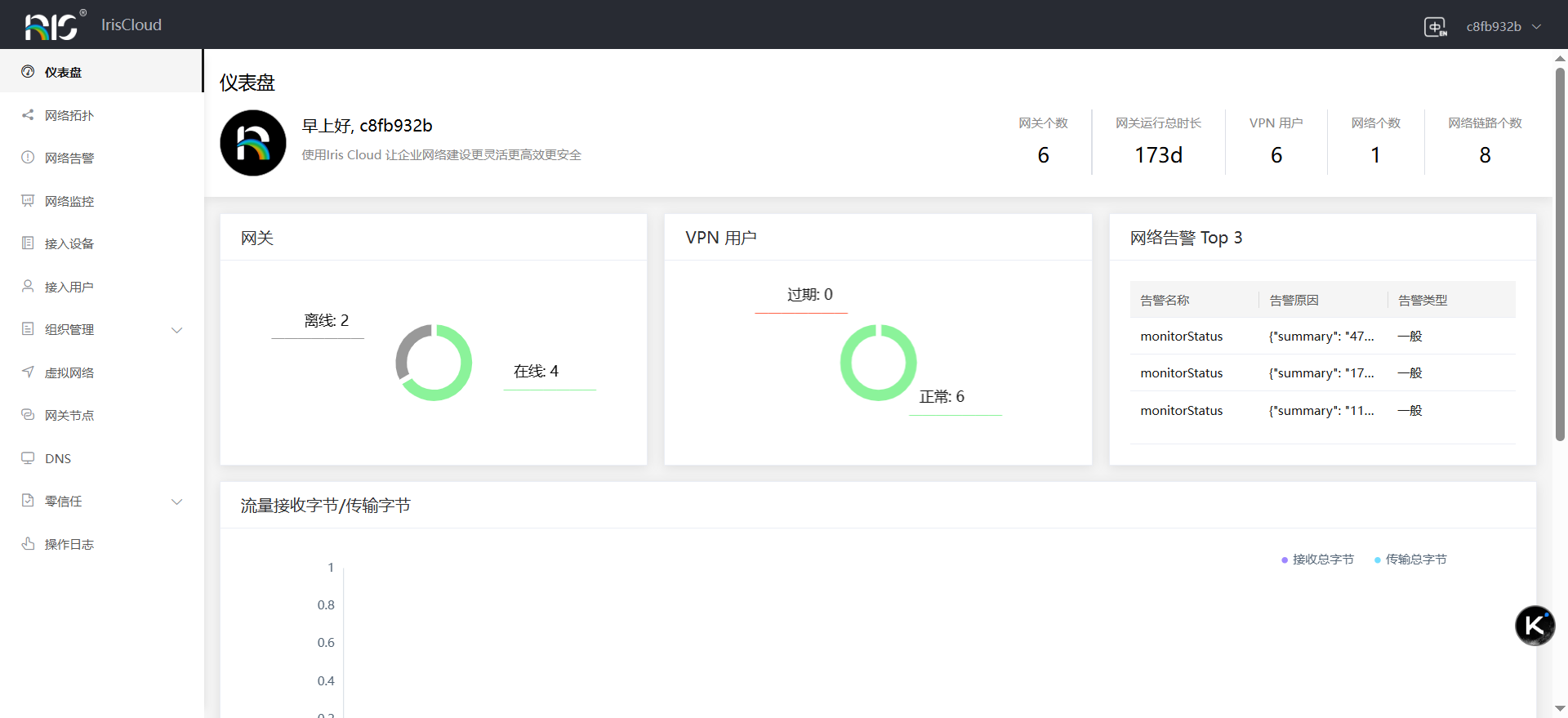

1.2 进入仪表盘

登录成功后，系统自动跳转至**"仪表盘"**页面（Dashboard），这是网络监控的核心入口。

步骤2：查看网络健康概览（3分钟）

2.1 网关设备状态监控

仪表盘顶部显示以下关键指标：

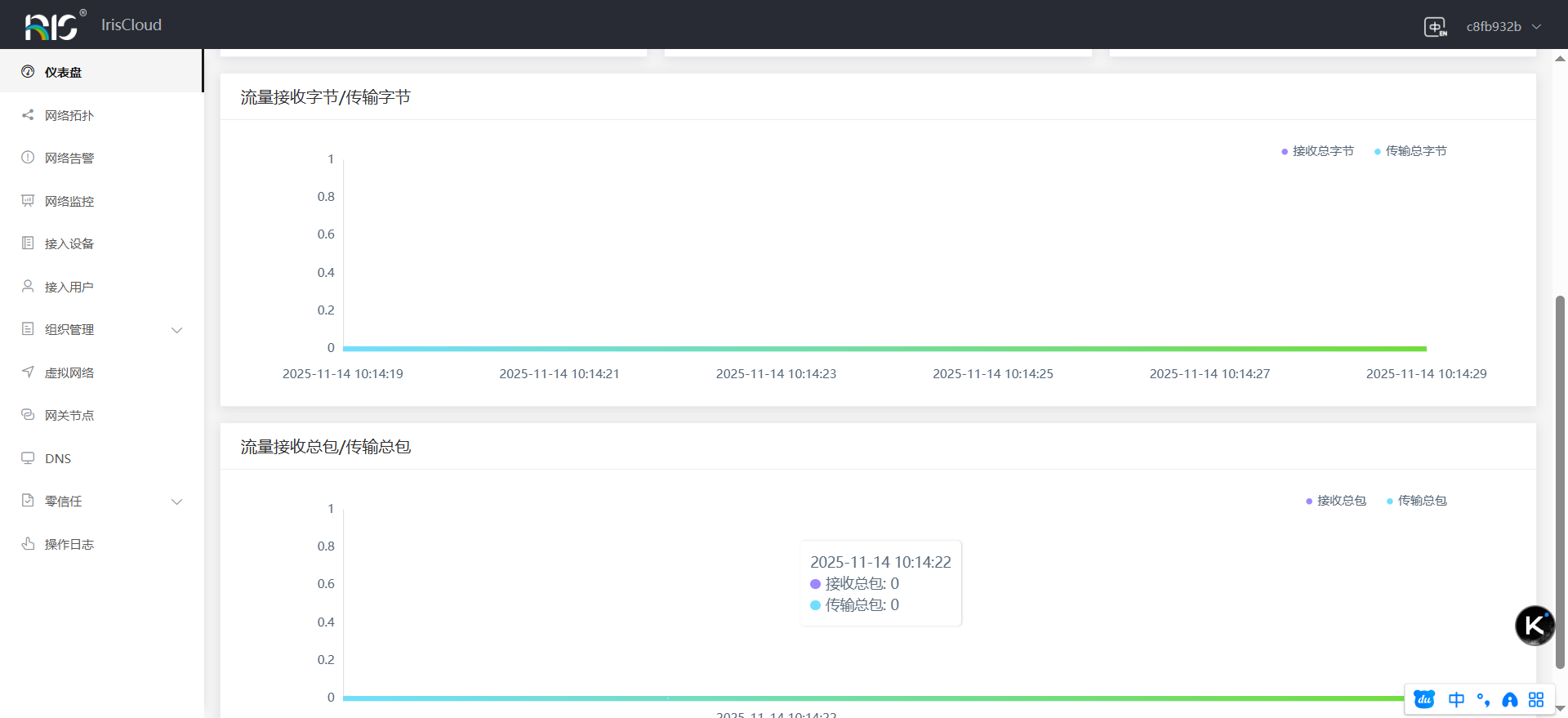

2.2 流量趋势图

仪表盘中部显示**"流量趋势图"**，以时间轴形式呈现：

• 接收流量（RX）：下行数据量

• 发送流量（TX）：上行数据量

• 时间范围：默认显示最近24小时数据

如何读取流量图：

1.鼠标悬浮在曲线上查看具体时刻的流量值

2.观察波峰和波谷，识别流量高峰时段

3.对比异常时段的流量变化，辅助故障定位

步骤3：使用网络拓扑图可视化监控（5分钟）

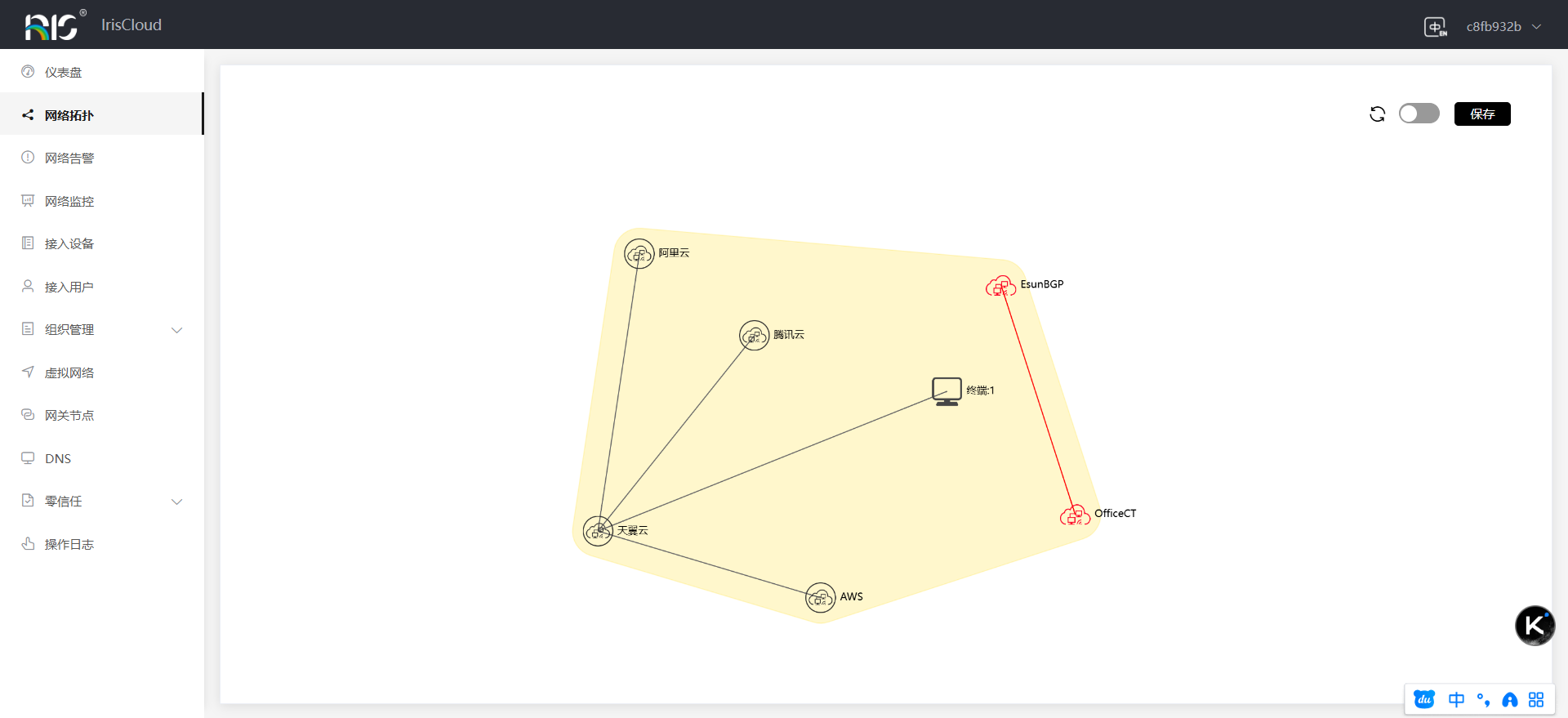

3.1 进入网络拓扑页面

在左侧导航栏点击**"网络拓扑"**菜单进入拓扑可视化页面。

【截图位置⑤】：左侧导航栏，红框标注"网络拓扑"菜单项

3.2 理解拓扑图元素

网络拓扑图以可视化方式展示网络架构：

3.3 拓扑图交互操作

筛选功能：

• 点击右上角**"组织名称"下拉框**，可选择查看特定组织的拓扑

• 默认显示所有组织，不同组织用不同颜色外框区分

查看详情：

• 鼠标悬浮在网关节点上：显示网关名称、IP地址、在线时长

• 鼠标悬浮在链路线上：显示链路类型、带宽、延迟

• 鼠标悬浮在接入终端上：显示用户名、IP地址、连接时间

3.4 快速故障定位

场景1：发现红色网关

1.红色节点表示网关离线

2.点击该网关，查看最后在线时间

3.前往"网关节点"页面查看详细日志

场景2：发现红色链路

4.红色链路表示网关间连接中断

5.检查两端网关状态

6.确认网络配置和防火墙规则

步骤4：查看实时网络监控数据（5分钟）

4.1 进入网络监控页面

在左侧导航栏点击**"网络监控"**菜单。

4.2 筛选监控目标

页面顶部提供筛选条件：

1.组织筛选：选择要监控的组织

2.网关筛选：选择具体网关设备

3.时间筛选：选择监控时间范围（最近1小时、6小时、24小时、7天）

4.网卡筛选：选择具体网络接口

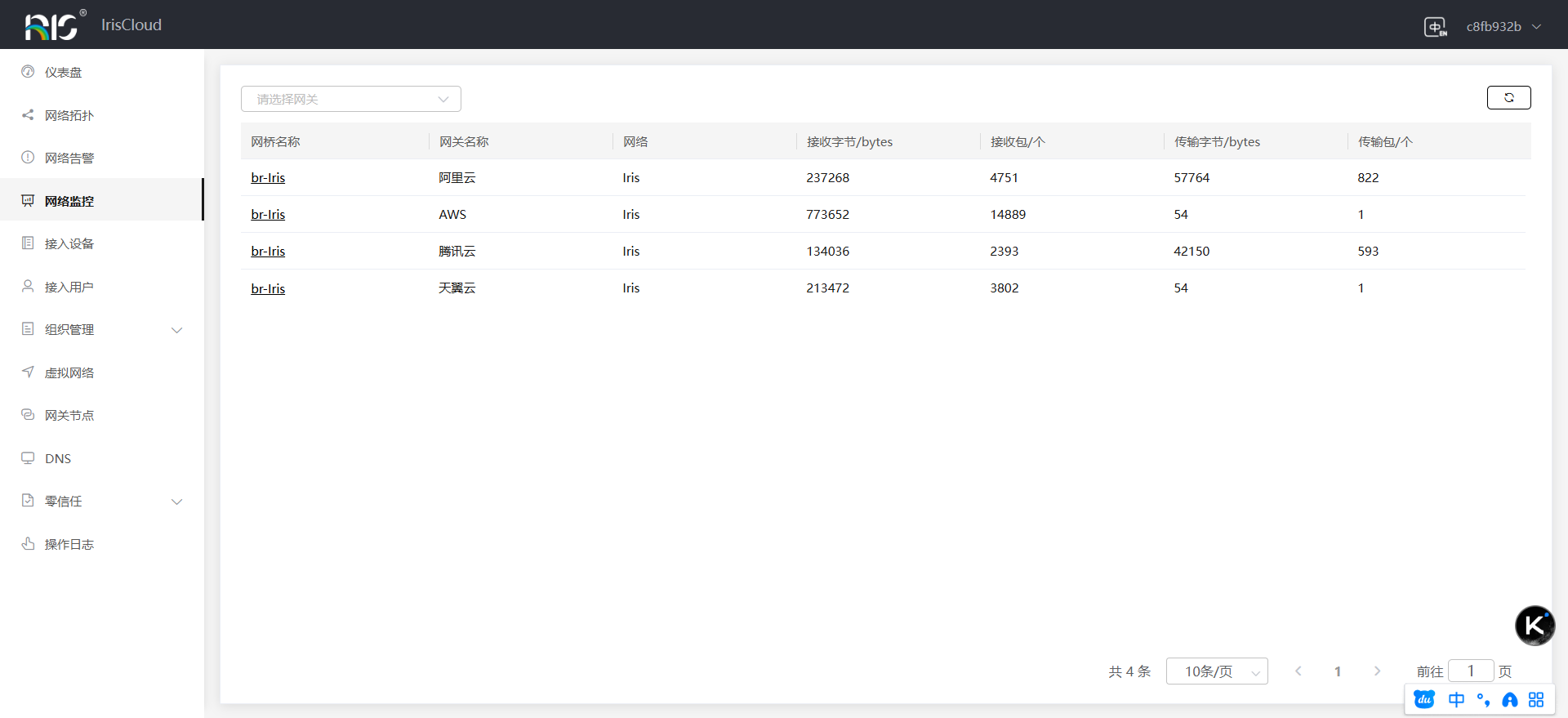

4.3 查看流量数据

监控页面显示以下关键指标：

网桥流量数据：

• 点击网桥名称，展开子网卡列表

• 选择不同端口，查看各端口的流量

• 数据指标包括：

• rx_bytes：接收字节数

• tx_bytes：发送字节数

• rx_packets：接收数据包数

• tx_packets：发送数据包数

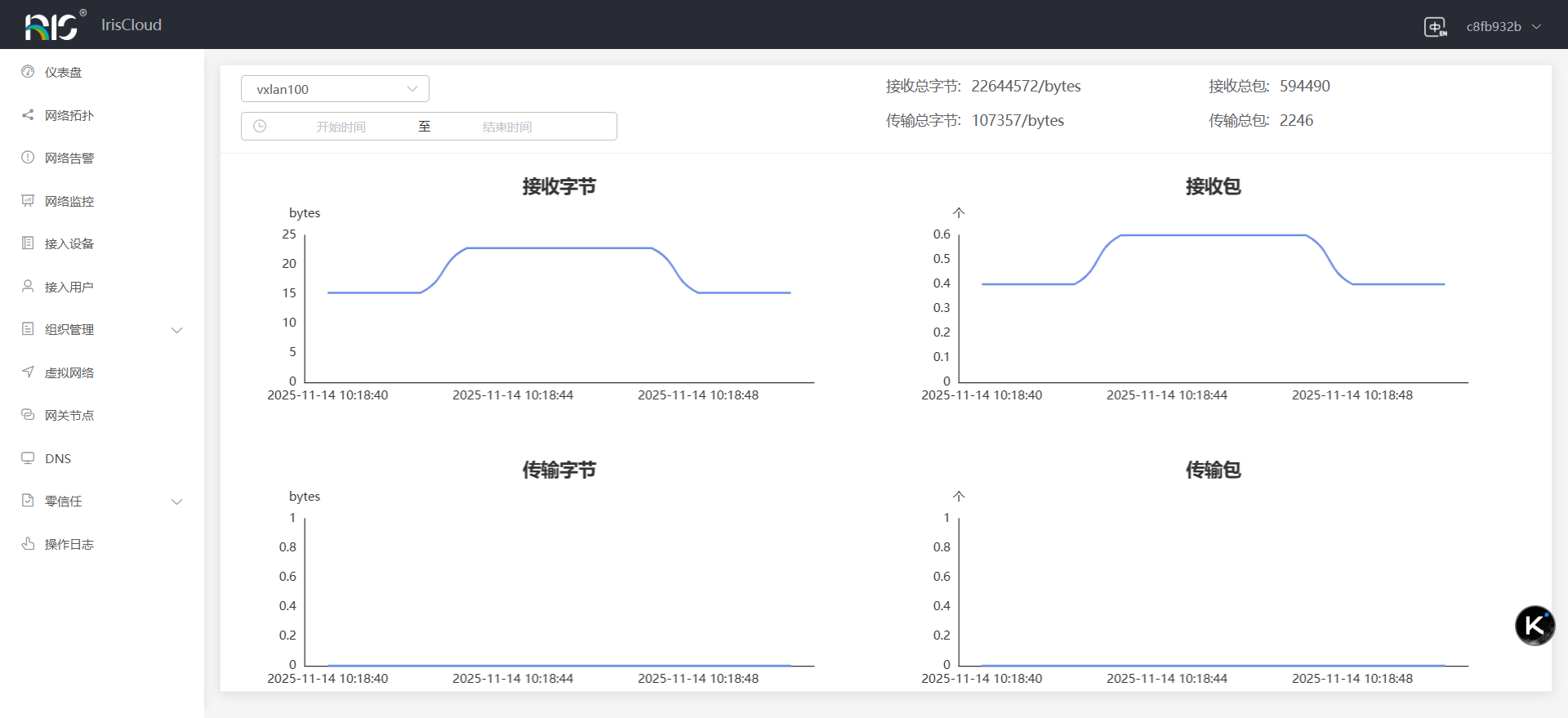

数据包统计：

• 点击网关名称，查看该网关的数据包统计

• 以折线图形式显示数据包变化趋势

• 支持按网卡和时间维度分析

4.4 监控配置管理

重置监控配置：

• 点击左上角**"重置监控配置"**按钮

• 可重新配置监控参数和数据采集频率

刷新监控数据：

• 点击**"刷新"**按钮，获取最新数据

• 监控数据默认每30秒自动刷新

步骤5：配置和查看网络告警（5分钟）

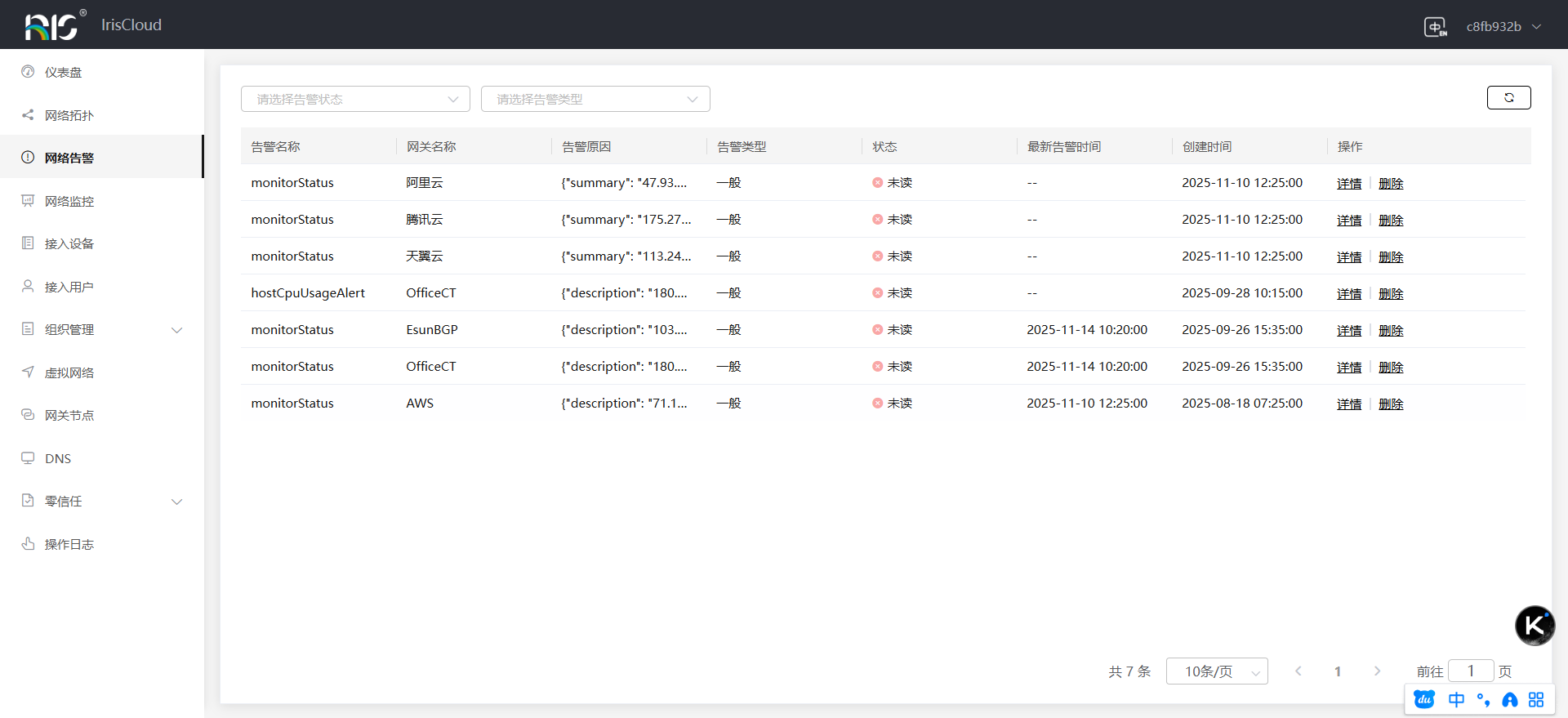

5.1 进入网络告警页面

在左侧导航栏点击**"网络告警"**菜单。

5.2 理解告警类型

IRIS Cloud支持以下告警类型：

5.3 告警筛选与处理

筛选告警：

• 按类型筛选：选择特定告警类型（如nodeStatus）

• 按状态筛选：选择"未处理""已处理""已忽略"

处理告警：

1.点击告警条目查看详细信息

2.根据告警类型采取相应措施：

• 网关离线：检查网关服务状态，重启服务

• 监控异常：重启监控容器：docker restart openlan_exporter_1

• 证书过期：前往"网关节点"页面替换证书

• CPU过高：检查流量负载，考虑升级配置

3.处理完成后标记告警状态

步骤6：监控接入设备状态（3分钟）

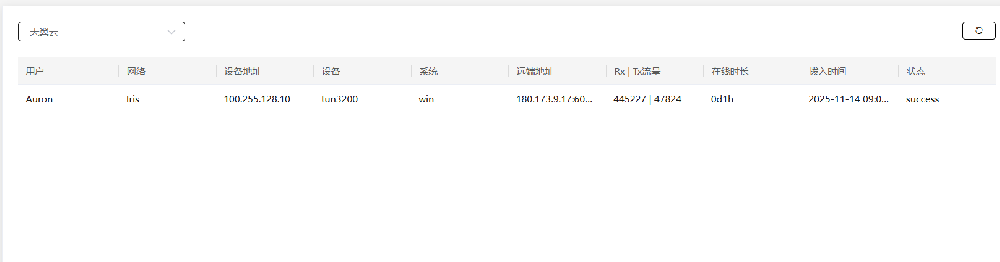

6.1 查看接入设备

在左侧导航栏点击**"接入设备"或"接入终端"**菜单。

显示信息：

• 用户名称

• 分配的IP地址

• 设备系统类型（Windows/Mac/Linux/Android/iOS）

• 接入时间

• 在线时长

• 上传/下载流量统计

6.2 筛选和排序

• 按组织筛选：查看特定组织下的接入设备

• 按网关筛选：查看特定网关的接入设备

• 排序功能：可按在线时长、拨入时间、状态等排序

四、预期结果

完成以上操作后，您应该能够实现以下目标：

4.1 监控能力验证

• 能够实时查看网关设备在线/离线状态

• 能够通过拓扑图快速定位网络异常

• 能够查看各网关和链路的流量数据

• 能够接收和处理网络告警信息

• 能够监控接入终端的连接状态

4.2 仪表盘显示效果

正常网络健康状态应显示：

• 仪表盘顶部所有网关显示"在线"状态（绿色）

• 离线设备数为"0"

• 监控告警数量为"0"

• 流量趋势图呈现规律波动，无异常尖峰

异常状态提示：

• 红色数字：表示有设备离线或告警

• 黄色标识：部分网关性能告警

•  流量图异常尖峰或骤降：可能存在网络攻击或设备故障

4.3 拓扑图展示效果

【截图位置⑯】：健康网络拓扑示例，红框标注"全部绿色节点""正常链路"

• 所有网关节点显示为绿色

• 节点之间连线为绿色实线

• 组织框架清晰，层级分明

• 可清晰看到接入终端数量

4.4 流量监控数据

成功配置后，您将看到：

• 各网关的实时流量数据（单位：bytes、packets）

• 24小时内的流量趋势曲线

• 网卡级别的详细流量统计

• 上传/下载流量对比数据
